Beschreibung

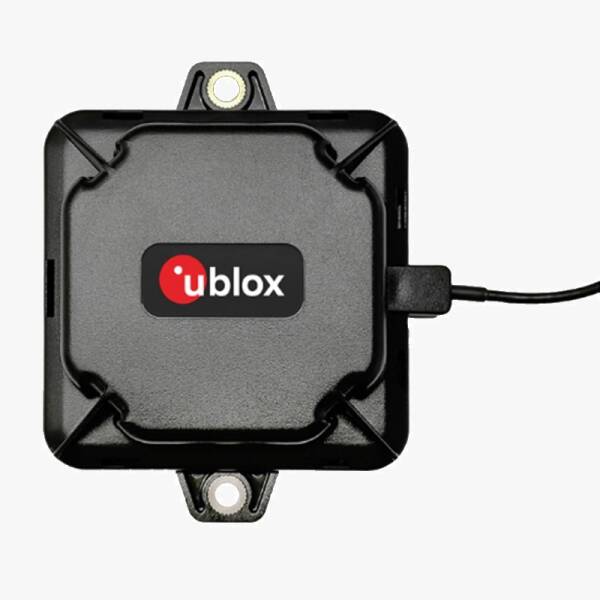

u-blox ANN-MB2-00 Vollband (L1, L2, L5, Lband) aktive GNSS- Antenne mit hervorragendem Preis-Leistungs-Verhältnis und IP67-Schutz.
Unterstützt GPS , GLONASS , Galileo und BeiDou . Perfekte Ergänzung für u-blox X20-, Septentrio Mosaic-X5- und Unicore UM980-Boards.
Gut zu wissen:
– Kompatibel mit allen ArduSimple-Boards sowie jedem anderen Multiband-GNSS-Empfänger auf dem Markt.
ANN-MB2
Antennenelement
- Unterstützte Positionssignalbänder:
- GPS : L1, L2, L5
- GLONASS : G1, G2, G3
- BeiDou : B1, B2, B3
- Galileo : E1, E5, E6
- QZSS : L1, L2
- Navigationssystem: L5
- L-Band: L6
- SBAS: WAAS, EGNOS, MSAS und GAGAN
- Frequenzbereich:
- 1535-1602 MHz
- 1166-1285 MHz
- Polarisation: RHCP
- Spitzengewinn: 4,5 dBi (ohne Massefläche)
- Axialverhältnis @ Zenit: <3dB
- Azimut-Abdeckung: 360 Grad
- Impedanz: 50 Ohm
Elektrisch
- Versorgungsspannung: 3-5V
- Typischer Versorgungsstrom bei 3 V: 15 mA
- Durchschnittliche LNA-Verstärkung: 31 dB
- Maximales Rauschmaß: 3 dB
- Maximales VSWR: 2
Mechanisch
- Maximale Länge: 109 mm
- Gewicht: 260g
- Montageart: Magnetfuß oder 2×5,5mm Löcher
- Kabellänge: 5 Meter
- Anschluss: SMA-Stecker
Umgebung
- Betriebstemperatur: -40 bis +85°C
- Lagertemperatur: -40 bis +85°C
- IP-Schutzart: IP67
- RoHS: Ja
